Страховочное устройство Petzl GriGri 2



Страховочное устройство с автоматической блокировкой

Правильными являются только те способы использования, которые изображены на неперечёркнутых рисунках и/или на тех, на которых нет изображения черепа и костей.

Область применения

GriGri 2 является страховочным устройством, рассчитаным на использование с основной динамической верёвкой (сердцевина + оплётка) диаметром 8,9–11 мм и сертифицированной по следующим стандартам CE EN 892 и/или UIAA. Оптимальный диаметр верёвки от 9,4 до 10,2 мм..

Устройство предназначено для скалолазания и может использоваться для страховки и спуска как лидера, так и второго участника связки. Вы должны быть знакомы со основными принципами страховки, ещё до начала работы с GriGri 2. Способность GriGri 2 удерживать верёвку не освобождает Вас от необходимости придерживаться базовых принципов страховки: внимательно следить за перемещениями скалолаза и всегда удерживать страховочный конец верёвки.

Внимание! Скалолазание – это очень опасный вид спорта. Лично Вы являетесь ответственным за свои действия и решения.
Перед использованием данного снаряжения Вы должны:
  • Прочитать и понять все инструкции по эксплуатации.
  • Пройти специальную тренировку по его применению.
  • Познакомиться с потенциальными возможностями изделия и ограничениями по его применению.
  • Осознать и принять вероятность возникновения рисков, связанных с применением этого снаряжения.
Игнорирование этих предупреждений может привести к серьёзным травмам и даже к смерти.

Ответственность

Внимание, перед использованием данного снаряжения в тех видах деятельности, которые указаны в разделе "Область применения", необходимо пройти курс специальной подготовки. Это изделие может применяться только лицами, прошедшими специальную подготовку, или под непосредственным контролем специалиста. Получение необходимых знаний, приобретение правильных навыков и соблюдение мер безопасности – это Ваша личная ответственность. Лично Вы отвечаете за все повреждения, травмы, а также смертельный исход, возможные при неправильном использовании нашего снаряжения. Если Вы не способны идти на такой риск, не используйте данное снаряжение.

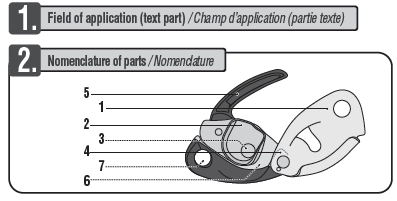

Составные части

1 — подвижная боковая пластина,
2 — эксцентрик,
3 — ось эксцентрика,
4 — тормозная пластина,
5 — рукоятка,
6 — неподвижная боковая пластина,
7 — присоединительные отверстия.

Основные материалы: алюминиевый сплав, нержавеющая сталь, нейлон.


Проверка изделия

Перед каждым применением:
  • Убедитесь, что изделие без трещин, деформаций, рубцов, следов коррозии и т. д. Проверьте, насколько изделие изношено.
  • Убедитесь в том, что эксцентрик и рукоятка свободно двигаются, и что пружины работают правильно.
  • Проверьте состояние эксцентрика и тормозной пластины.
  • Убедитесь, что в механизме нет инородных тел (песок и т.п.) и что смазка не попала в места соприкосновения устройства и веревки.
  • В случае сомнений относительно состояния изделия свяжитесь с Petzl.
Во время каждого использования
  • Важно регулярно следить за состоянием изделия и его присоединениями к другому снаряжению в системе. Убедитесь в том, что все элементы снаряжения в системе расположены корректно друг относительно друга.
  • Убедитесь в том, что карабин всегда нагружен вдоль главной оси.
  • Убедитесь в том, что он замуфтован.
Внимание: остерегайтесь попадания в зажим посторонних предметов, которые могут заблокировать работу эксцентрика.

Совместимость

Убедитесь в том, что данное изделие совместимо с другими элементами системы в вашей ситуации (совместимость означает хорошее, эффективное взаимодействие).

Верёвки

Совместимо с веревками диаметром от 8,9 до 11 мм, сертифицированными по стандартам CE (EN 892) и/или UIAA для динамических одинарных веревок (сердцевина + оплетка).

Внимание: эффективность блокировки устройства GriGri 2 может снижаться при использовании новой веревки. В целом, эффективность блокировки и легкость выбирания слабины веревки могут сильно зависеть от диаметра, состояния, степени изношенности и качества обработки оплетки (пропитки) вашей веревки. Будьте бдительны и внимательно изучите характеристики вашего GriGri 2. Будьте особенно внимательны, если вы собираетесь использовать необычную для себя верёвку или когда ситуация отличается от стандартной.

Наши рекомендации по использованию устройства с веревками разного диаметра:
  • 9.4 ≤ 10.3 mm
    Устройство работает оптимально именно с веревками такого диаметра.
  • 10.3 ≤ 11 mm
    При использовании устройства с изношенными веревками или веревками большого диаметра вам, возможно, придется чаще применять технику, представленную в разделе 9В, чтобы облегчить выбирание слабины веревки.
  • 8.9 ≤ 9.4 mm
    Работа с тонкими веревками требует особых мер предосторожности, учитывая тот факт, что их гораздо труднее удерживать в руке. Тонкую веревку труднее контролировать во время спуска или в случае падения. Использование тонких веревок с устройством GriGri 2 требует особого внимания и высокого уровня владения техниками страховки и спуска по веревке.
Внимание: некоторые веревки могут быть слишком скользкими, что уменьшит тормозные свойства GriGri 2 (например, новые, обледенелые, мокрые или грязные веревки).

Присоединительный карабин

Вы должны использовать карабин с муфтой, отвечающий современным стандартам.

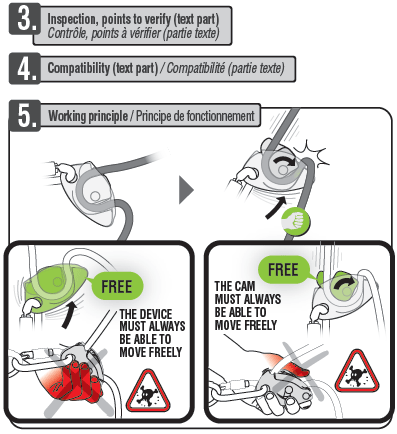

Принцип работы

При срыве участника, GriGri 2 поворачивается на карабине, веревка натягивается и эксценрик зажимает веревку, создавая необходимое тормозящее усилие.

Удержание тормозного конца веревки помогает эксцентрику сработать, так что никогда не отпускайте руку с тормозного конца веревки. GriGri 2 должно всегда иметь возможность двигаться свободно. GriGri 2 и его эксцентрик должны иметь возможность свободно вращаться.

Внимание: любая блокировка или ограничение движения устройства или эксцентрика мешают схватыванию веревки: опасно для жизни.

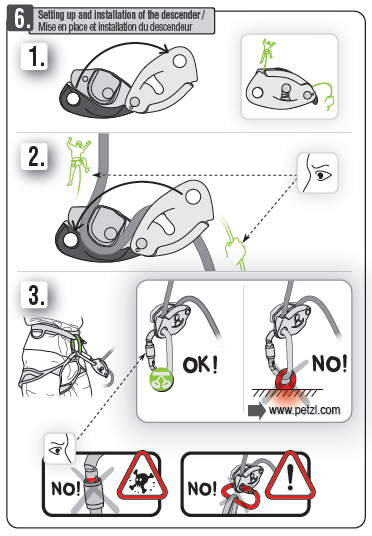

Подготовка к использованию и установка GriGri 2
  • Вставьте веревку так, как показано на рисунках расположеных на боковой пластине и на эксцентрике.
  • Закройте поддвижную боковую пластину GriGri 2 и вщелкните муфтованный карабин через два присоединительные отверстия.
  • Присоедините карабин к страховочной петле своей беседки, следуя инструкциям по использованию беседок.
  • Замуфтуйте карабин.

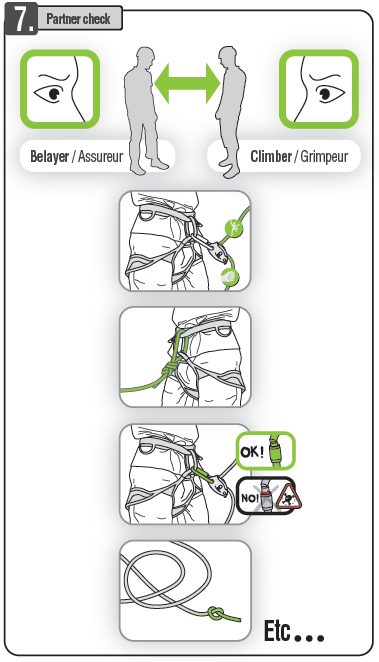

Проверка партнёра (проверка друг друга) Перед началом лазания, возьмите за правило проверку друг друга, особенно:
  • присоединение к страховочной системе,
  • узлы, которые завязал Ваш партнёр,
  • правильно ли заправлена верёвка в GriGri 2,
  • достаточно ли длины верёвки для прохождения маршрута,
  • завязан ли узел на свободном конце верёвки...

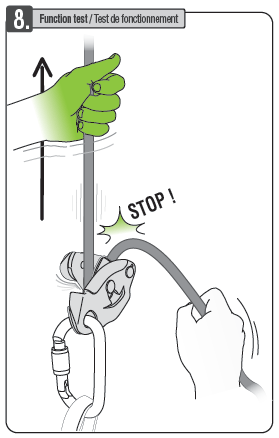

Тест-проверка

Перед каждым использованием необходимо проверить, что веревка установлена правильно, и что GriGri 2 работает нормально. Резко дерните за конец веревки со стороны лезущего, удерживая при этом тормозной конец веревки. Веревка должна заблокироваться в GriGri 2.

Внимание, если веревка не блокируется, это создает смертельную опасность для скалолаза. Убедитесь, что веревка установлена правильно.


Техника страховки

Когда вы страхуете с помощью GriGri 2, не забывайте о некоторых важных принципах:
  • Всегда придерживайте тормозной конец верёвки.
  • Никогда не зажимайте устройство всей ладонью.
  • Предугадывате моменты когда лезущий собирается вщелнуться в оттяжку, чтобы быть готовым к этому движению.
Техника страховки требует соответствующих тренировок. Данная инструкция не предназначена для обучения такой технике.

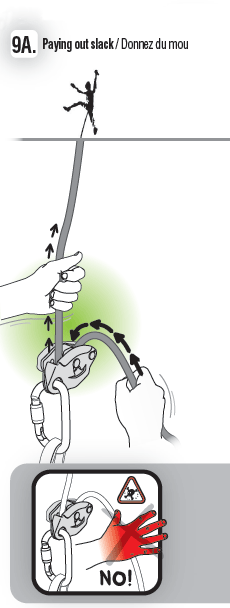

Выдать слабину

Заведите привычку держать руки в "основной" страховочной позиции (смотрите рисунок). Страхующий держит одну руку на тормозном конце веревки, и удерживает веревку, идущую к лезущему, в другой руке. Для облегчения выдачи веревки, сконцентрируйтесь скорее на заталкивании веревки в устройство, чем на вытягивании ее из устройства (вращательное движение).

Эта позиция позволяет Вам:
  • Выбирать и выдавать слабину.
  • Удерживать срыв (смотрите часть 9D).
Ваши руки должны все время оставаться в этом положении, за исключением ситуации, когда необходимо быстро выдать веревку в момент когда лидер вщелкивается в оттяжку. Всегда придерживайте тормозной конец верёвки.

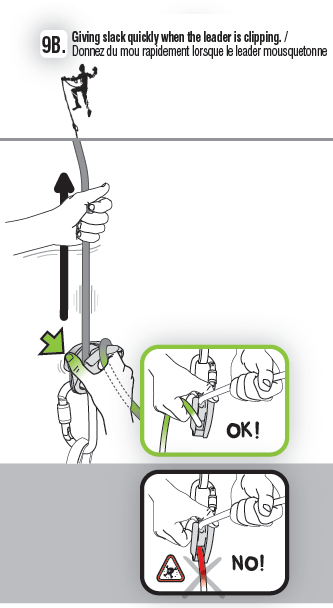

Быстрая выдача веревки при вщелкивании лидера в оттяжку

Иногда лидеру требуется достаточно много веревки для вщелкивания, и у страхующего могут возникнуть сложности с тем, чтобы быстро выдать достаточно слабины партнёру. Способ, позволяющий быстро продвинуться к скале. Другой способ изложен ниже: обхватите край подвижной боковой пластины указательным пальцем руки расположенной на тормозном конце веревки (продолжая удерживать его), и нажмите большим пальцем на эксцентрик. Другая рука выдаёт верёвку. Ваши руки должны немедленно возвращаться в основную страховочную позицию.

Внимание, этот прием нужно выполнять очень быстро, и не злоупотреблять им. В случае падения, Вы рискуете крепко сжать эксцентрик GriGri 2 и веревка не будет блокироваться в устройстве. Всегда придерживайте тормозной конец верёвки. Не держите большой палец на эксцентрике постоянно надавливая на него.

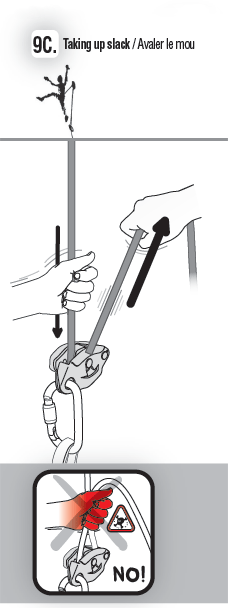

9C. Выбрать слабину

Как только лезущий вщелкнулся, Вы должны немедленно перейти в основную страховочную позицию для того, чтобы выбрать слабину. Выберите слабину, пока лезущий дотягивается до оттяжки. Затем опять начните выдавать. Всегда придерживайте тормозной конец верёвки.

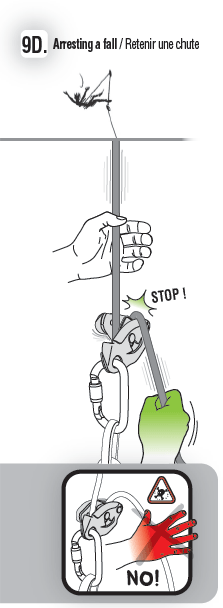

9D. Удержание срыва

Для эффективного удержания срыва, крепко удерживайте тормозной конец веревки, натягивая ее вниз.

Совет по поводу динамической страховки: сделайте маленький прыжок или шаг вперёд, чтобы уменьшить динамическую нагрузку на скалолаза. Всегда придерживайте тормозной конец верёвки.

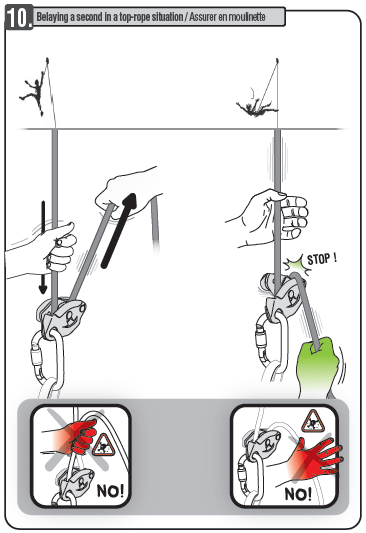

Верхняя страховка

Постоянно выбирайте слабину веревки. Помогайте веревке проходить через GriGri 2 двумя руками. Никогда не отпускайте тормозной конец веревки. Об удержании срыва читайте в части 9D. Всегда придерживайте тормозной конец верёвки.

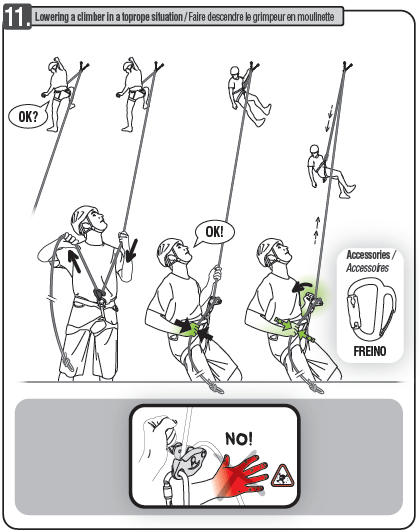

Спуск "парашютиком"

Страхующий выбирает всю слабину веревки, а затем нагружает ее своим весом. Страхующий крепко удерживает тормозной конец веревки. Скалолаз, висящий на веревке, готов к спуску. Страхующий постепенно нажимает на рукоятку, не отпуская при этом тормозной конец веревки. Рукоятка помогает при торможении,однако скорость спуска контролируется за счёт изменения натяжения тормозного конца верёвки.

Не забывайте завязывать узел на конце веревки. Всегда придерживайте тормозной конец верёвки. Для лучшего контроля за спуском вы можете увеличить трение с помощью тормозящего карабина, такого как Petzl Freino.


Общая информация Petzl

Срок службы / Выбраковка снаряжения

Для изделий фирмы Petzl, изготовленных из пластика или текстиля, максимальный срок службы составляет 10 лет с момента изготовления. Для металлических изделий срок службы неограничен.
Внимание! В исключительных случаях вам придется выбраковывать снаряжение уже после первого использования, это зависит от того, как, где и с какой интенсивностью вы его использовали (жесткие условия, острые края, экстремальные температуры, воздействие химических веществ и т.п.).
Немедленно выбраковывайте снаряжение, если:
  • Ему больше 10 лет и оно изготовлено из пластика или текстиля.
  • Оно подвергалось действию сильного рывка (или большой нагрузки).
  • Оно не удовлетворило требованиям безопасности при проверке. У вас есть сомнения в его надежности.
  • Вы не знаете полную историю его использования.
  • Снаряжение устарело в связи с изменениями в законодательстве, стандартах, технике, в связи с несовместимостью с другим снаряжением и т.п.
Чтобы избежать использования выбракованного снаряжения, его следует уничтожить.

Проверка изделия

В дополнение к проверке изделия, проводимой перед каждым применением, следует периодически прибегать к помощи специалиста и проводить тщательную инспекцию снаряжения. Частота таких тщательных проверок определяется действующим законодательством, а также способом и интенсивностью применения изделия. Petzl рекомендует проводить подобные проверки хотя бы раз в 12 месяцев. Чтобы упростить прослеживаемость изделия, не удаляйте с него никакие маркеры или ярлыки.
Результаты проверок должны записываться с указанием следующей информации: тип снаряжения, модель, контактная информация производителя, серийный или индивидуальный номер, даты производства, покупки, первого использования, следующей плановой проверки; заметки: проблемы, комментарии; имя и подпись проверяющего.
Пример заполнения смотрите на сайте www.petzl.com/ppe.

Хранение, транспортировка

Храните изделие в сухом месте, защищенном от воздействия УФ лучей, химических веществ, экстремальных температур и т.п. Чистите и просушивайте изделие в случае необходимости.

Модификации, ремонт

Модификация и ремонт вне заводов Petzl запрещены (кроме замены частей).

Гарантия 3 года

От всех дефектов материала и производства. Исключение составляют: нормальный износ и старение, окисление, изменение конструкции или переделка изделия, неправильное хранение, плохой уход, небрежное отношение, а также использование изделия не по назначению.

Ответственность

Petzl не отвечает за последствия прямого, косвенного или другого ущерба наступившего в следствии неправильного использования своих изделий.

Информация, представленная в этом документе, не является исчерпывающей. Дополнительную информацию, в том числе видео ролики по использованию GriGri 2, Вы найдёте посетив сайт www.petzl.com.

Прослеживаемость и маркировка
  • Организация, контролирующая производство данного СИЗ
  • Зарегистрированная организация, которая провела проверку на соответствие стандартам CE
  • Прослеживаемость: матрица данных = артикул изделия + индивидуальный номер
  • Диаметр
  • Индивидуальный номер
  • Год изготовления
  • День изготовления
  • Контроль или имя проверяющего
  • Приращение
